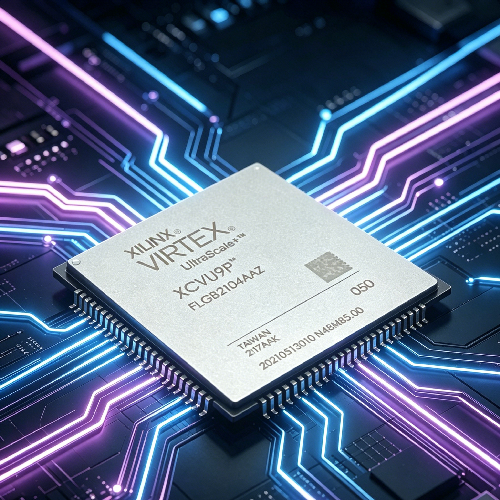

XCVU9P‑2FLGB2104I(Virtex UltraScale+ 旗舰、16nm、2.58M 逻辑、6840 DSP、96×32Gbps GTY、HBM2、工业级、量产)
一、基础信息
型号:XCVU9P‑2FLGB2104I
系列:AMD(Xilinx)Virtex UltraScale+(VU+),16nm FinFET HPM,VU+ 顶级旗舰 FPGA
封装:FCBGA‑2104(FLGB2104),2104 球,47.5×47.5mm,1.0mm 球距
速度 / 温度:‑2 高速级;I 工业级(‑40℃ ~ +100℃ 结温)
生命周期:Active(量产),长期支持至 2035+,现货紧张、长交期(16–24 周)
定位:2.58M 逻辑、6840 DSP、96×32Gbps GTY、44.5MB BRAM+2.7MB URAM、HBM2 4GB、16nm 全能王,超算 / AI/100G/400G / 雷达 / 国防 顶级主力
二、核心逻辑资源(16nm 巅峰,2.58M 逻辑)
逻辑单元(Logic Cells):2,586,150(≈2.58M)
LUT/FF:约 1.6M LUT、2.58M FF(6 输入 LUT,密度极高)
Block RAM:1,832×20Kb = 44.5 Mb(≈5.5MB)
UltraRAM(URAM):72×368Kb = 2.7 Mb(超高速低延迟)
总片上 RAM:47.2 Mb
DSP48E3:6,840 个(27×18 乘法器,AI / 雷达 / 超算 超强算力,21.2 TeraMAC)
用户 I/O:702 路,支持 1.2V–3.3V 电平,差分速率 1.5Gbps
